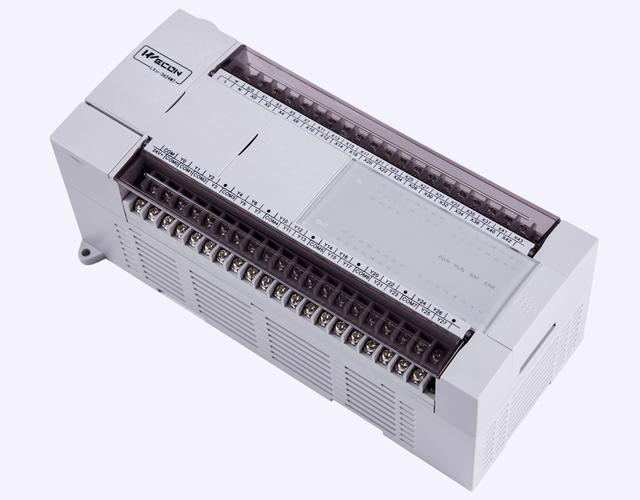

维控LX3V-3624MT4H-A可编程控制器PLC及可编程IO模块详解

在工业自动化控制领域，可编程逻辑控制器（PLC）扮演着核心大脑的角色。维控（Wecon）作为国内知名的工控品牌，其LX3V系列PLC凭借稳定的性能和丰富的功能，在小型自动化项目中得到了广泛应用。本文将围绕维控LX3V-3624MT4H-A这一具体型号的可编程控制器及可编程IO模块进行详细解析，帮助工程师和用户更好地了解其特点与应用。

一、维控LX3V-3624MT4H-A型号解析

维控LX3V-3624MT4H-A是一款紧凑型可编程控制器，其型号代码蕴含着丰富的规格信息：

• LX3V：代表维控LX3V系列PLC，该系列兼容三菱FX3U指令系统，生态成熟，易于上手；
• 36：表示该PLC本体共集成36个I/O点（输入输出合计）；
• 24：其中包含24个数字量输入点（DI）；
• MT：表示晶体管输出类型（T为晶体管，R为继电器）；
• 4H：代表具备4路高速脉冲输出，可支持多轴运动控制；
• A：通常表示该型号具备特定的通信或扩展增强配置，如集成更多通信接口。

因此，LX3V-3624MT4H-A本质上是：24入12出、晶体管输出、带4轴高速脉冲输出的紧凑型PLC。其I/O分配通常为24点输入 + 12点输出 = 36点总数，适合中小型设备控制。

二、核心性能与优势

1. 高速运算与响应
该PLC采用高性能处理器，基本指令执行速度可达0.09μs级别，能够满足大多数实时控制需求。配合4路高速脉冲输出（最高频率可达100kHz以上），可直接驱动步进电机或伺服驱动器，实现精准定位与多轴插补控制。

2. 丰富的I/O与扩展能力
本体自带24路数字输入和12路晶体管输出，输出采用晶体管形式，响应速度快、寿命长，适合高频通断场合。LX3V系列支持通过扩展模块或扩展板增加I/O点数、模拟量通道、通信接口等，可作为可编程IO模块灵活组合，满足不同规模项目的需求。

3. 强大的通信功能
该型号通常标配多个通信口：包括RS-422（用于编程与HMI连接）、RS-485（支持Modbus RTU/ASCII等协议），并可选配以太网模块。凭借多个通信接口，可轻松与触摸屏、变频器、伺服、上位机等设备组网，实现分布式控制。部分“H”与“A”后缀的型号可能还支持CANopen或更高规格通信，具体需参照官方手册确认。

4. 兼容性与编程便捷
兼容三菱FX3U系列指令系统，工程师可沿用熟悉的GX Works2或维控自家编程软件（Wecon Designer）进行开发。支持梯形图、指令表、SFC等多种编程语言，程序移植和维护成本低。

三、可编程IO模块的统筹与运用

可编程IO模块的概念，是指在PLC系统中，除了本体集成的I/O外，还可以通过扩展总线连接各种类型的I/O模块，如：

• 数字量输入扩展模块：用于采集按钮、限位开关、接近开关等信号；
• 数字量输出扩展模块：驱动继电器、指示灯、电磁阀等负载；
• 模拟量输入/输出模块：采集温度、压力、流量等连续信号，或输出0-10V/4-20mA控制信号；
• 温度检测模块：直接连接热电偶或热电阻，简化测温回路；
• 通信模块：如RS-485、以太网、CAN等，拓展组网能力。

维控LX3V系列支持通过扩展口连接上述模块，最大可扩展至数百点I/O，形成一套完整的可编程IO控制系统。而LX3V-3624MT4H-A作为主机，可结合具体应用，搭配不同IO模块，实现从简单逻辑控制到复杂过程控制的全覆盖。

四、典型应用场景

1. 3轴或4轴运动控制：利用4路高速脉冲输出，控制步进/伺服电机，应用于机械手、雕刻机、包装机等设备。
2. 自动化装配线：24路输入可接多个传感器与按钮，12路输出驱动气缸、指示灯，配合通信与HMI实现整线监控。
3. 小型过程控制：扩展模拟量模块后，可采集温度、压力等信号，并输出控制信号，用于恒压供水、锅炉控制等系统。
4. 分布式IO网络：可通过RS-485或以太网连接远程IO模块，减少现场布线，适用于物流分拣、立体仓库等场景。

五、选型与使用注意事项

• 电源与保护：使用DC24V供电，注意电源滤波与接地，避免干扰；
• 输出负载匹配：晶体管输出需注意负载电流与电压范围，建议加续流二极管保护感性负载；
• 高速脉冲接线：采用双绞屏蔽线，确保脉冲信号稳定；
• 软件版本：早期固件可能不支持部分高级指令，建议选用最新版软件与固件；
• 扩展容量：根据项目点数与模拟量需求，合理规划扩展模块的数量与类型，避免总线过载。

六、

维控LX3V-3624MT4H-A可编程控制器，作为一款24入12出、晶体管输出、带4轴高速脉冲的紧凑型PLC，在小型自动化设备、运动控制、分布式IO系统中表现出很高的性价比。结合丰富的可编程IO模块扩展能力，用户可以像搭积木一样构建适合自己的控制系统，实现从点位控制到网络化管理的各种功能。对于追求稳定、易用、兼容原有FX生态的工程师而言，该型号是非常值得考虑的优选方案之一。

在选择和使用时，建议详细参阅维控官方硬件手册与编程手册，以充分发挥其全部潜能，提升设备自动化水平。
